フッ素樹脂製品

フッ素樹脂製ピンセット

「レアロイ」のブランドで有名なプラスチック製ピンセットメーカーです。
フッ素樹脂（CTFE）のピンセットをご用意しています。

特徴
  • 磁石の影響を受けません。
  • 洗浄が容易です。
  • 耐熱性（断熱性）があります。
  • 耐薬品性があります。
  • 軽量で疲れません。
用途
  • 電子部品、ICチップ、小径ウェハー
CTFE、フッ素樹脂の特徴
樹脂名称  樹脂の種類 特徴 熱変形温度 耐薬品性
CTFE CTFE、フッ素樹脂 耐薬品 65℃ 有機溶剤、アルカリ、酸



形状と型番
ストレートモデル
 先端断面 先端巾 型番  材質  色 全長 重量 入数(袋)
 No_234_S 2.4mm  No_234
NO.1A* CTFE** 白 111mm 8g 25個
ノコ刃付 2.4MM
NO.1A-1 CTFE** 白 111mm 8g 25個
No_678_S 2.4mm  No_567r
No.4A*** CTFE** 白 162mm 13g 10個

*No.234は型番がNo.1Aに変更になりました。
***No.567は型番がNo.4Aに変更になりました。

**CTFEは変形しやすい樹脂で、輸送や保管中に変形することがあります。変形した場合にはドライヤー等で温めてから力を加えれば、容易に修正することが出来ます。



フッ素樹脂性以外のプラスチック製ピンセットはこちらをご覧ください。



フローテックス・スクリーン

スクリーン印刷やフィルター用にモノフィラメント（単繊維）で精密な織物を製造するスイス、セファー社の商品です。

フローテックス・スクリーンはフッ素樹脂（ETFE、又はE-CTFE）モノフィラメントで精密に織られたオープン・メッシュのスクリーンです。



ETFEとE-CTFE樹脂の特性
ETFE E-CTFE
比重 1.75 1.69
引張強度 40-50MPa 28MPa
濡れ強度保持率 100% 100%
引張伸び率 250% 250%
吸水率(20℃、65% RH) 0% 0.1%
連続使用温度 150℃ 140℃
環境特性 耐光性 ○ ○
耐酸性 ○ ○
耐アルカリ性 ○ ○
耐溶剤性 ○ ○
耐水性 ○ ○



スクリーンの構造と出荷形態
スクリーンの構造 出荷形態
Mesh_dim w メッシュ寸法 Mesh_Packing L スクリーン巾
d 繊維径
ao 開放面積   スクリーンは約8cm径の紙巻にまかれています



型番と仕様
型番 02-70/22 02-85/27 02-150/36 09-150/36 09-250/39
旧型番 COP25 COP85 COP150 ― PFK250
材質 ETFE
メッシュ寸法 w 70μm 85μm 150μm 150μm 250μm
開口面積率 22% 27% 36% 36% 39%
メッシュ数 たて 63個/cm 60.5個/cm 40個/cm 40個/cm 25個/cm
よこ 〃 〃 〃 〃 〃
繊維径 d たて 85μm 85μm 100μm 105μm 152μm
よこ 〃 〃 〃 〃 〃
重量 145g/m2 － 138g/m2 110g/m2 165g/m2
スクリーン厚み 158μm 175μm 200μm 200μm 290μm
スクリーン巾 L* 123cm 115cm 120cm 123cm 123cm
メーカー在庫 ○ 受注生産 ○
最小発注スｽｸﾘｰﾝ長** 10m



型番 08-250/39 09-300/36 09-420/39 09-500/42 09-590/47
旧型番 ― PFK300 PFK420 PFK500 ―
材質 E-CTFE ETFE
メッシュ寸法 w 250μm 300μm 420μm 500μm 590μm
開口率 39% 36% 39% 42% 47%
メッシュ数 たて 25個/cm 20個/cm 14.9個/cm 13個/cm 11.5個/cm
よこ 〃 〃 〃 〃 〃
繊維径 d たて 152μm 215μm 260μm 280μm 275μm
よこ 〃 〃 〃 〃 〃
重量 145g/m2 230g/m2 260g/m2 270g/m2 240g/m2
スクリーン厚み 290μm 385μm 450μm 500μm 485μm
スクリーン巾 L* 265cm 123cm 130cm 132cm 123cm
メーカー在庫 受注生産
最小発注ｽｸﾘｰﾝ長** 10m



型番 09-850/58 09-1000/45 09-1800/61 09-2000/60
旧型番 ― PFK1000 PFK1800 ―
材質 ETFE
メッシュ寸法 w 850μm 1000μm 1800μm 2000μm
開口率 58% 45% 61% 60%
メッシュ数 たて 8.9個/cm 6.7個/cm 4.4個/cm 3.8個/cm
よこ 〃 〃 〃 〃
繊維径 d たて 275μm 515μm 500μm 610μm
よこ 〃 〃 〃 〃
重量 180g/m2 480g/m2 310g/m2 375g/m2
スクリーン厚み 505μm 1000μm 1000μm 1130μm
スクリーン巾 L* 123m 123cm 110cm 123cm
メーカー在庫 受注生産 ○ 受注生産
最小発注ｽｸﾘｰﾝ長** 10m

*実際の寸法は若干大きくなっています。

**最小発注長以下でも入手可能な場合が御座いますので、ご相談ください。



セファー社はECTFE製フィラメントだけでなく、下記材質のメッシュ・スクリーンを製造しています。

商品名 材質 商品名 材質
NITEX ナイロン6又は66(PA) PROPYLTEX ポリプロピレン(PP)
PETEX ポリエステル(PET) PEEKTEX PEEK

Mesh_pic

























PFAチューブ溶着継手


米国パーカーハネフィン社のPFAチューブ溶着継手、チューブボンドです。

お客様での加工が容易になるように長めのチューブ出しになっています。

PDFダウンロード

小型・特殊PFAバイアル

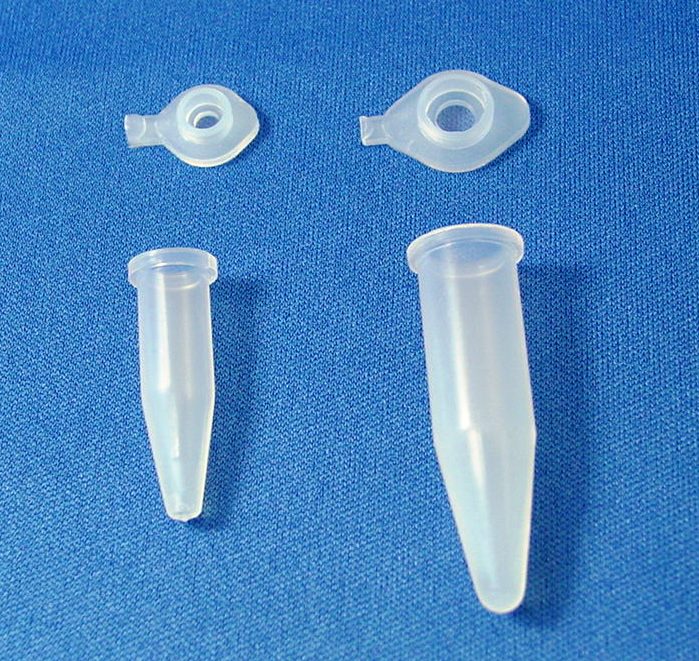

PFA微量遠心管（マイクロチューブ）
型番 No.7245 No.7240
容量 0.5ml 1.5ml
品名 PFAマイクロチューブ
材質 PFA
寸法 外径 8mm 11mm
内径 6mm 8.5ｍｍ
高さ 29mm 40ｍｍ
キャップ型番 No.7246 No.7241
品名 スナップ・オン・キャップ
材質 PFA
寸法 外径 10 x 16mm 12.5 x 19.5mm
高さ 4.5mm 4.5mm
キャップ付高さ 31mm 42mm



加圧反応器用小型バイアル
型番 No.7226V No.7235V

　　　
底部形状
容量 0.2ml 0.35ml
品名 ルドウィク型バイアル パリッシュ型バイアル
材質 PFA
寸法 外径 8mm 16mm
高さ 　－ －
キャップ型番 No.7226C 7235C
品名 　キャップ
材質 PFA  PFA
寸法 外径 11mm 16ｍｍ
高さ 10mm  12mm
キャップ付高さ 19ｍｍ 30ｍｍ



DNA長期保存用小型バイアル

​

型番 No.7702 No.7705
ー ー
底部形状
容量 0.2ml 0.5ml
品名 DNA保存用バイアル
材質 PFA
寸法 外径 11mm
高さ 　－ －
キャップ型番 7210
品名 　キャップ
材質 PFA
寸法 外径 10mm
高さ 12mm
キャップ付高さ 35ｍｍ



オートサンプラー用PFAバイアル

オートサンプラー用小型PFAバイアル（キャップ無し）
型番 No.7252 No.7250 　　　　
底部形状
容量 0.2ml 0.5ml
品名 バイアル
材質 PFA
寸法 外径 11.5mm
内径 5.3mm
高さ 32.5mm



オートサンプラー用PFAバイアル（ねじキャップ）
型番 No.7202 No.7200 No.7213V
底部形状
容量 0.2ml 0.5ml 13ml
品名 小型バイアル バイアル
材質 PFA PFA
寸法 外径 11.5mm 22ｍｍ
内径 5.3mm －
高さ 32mm 54mm
キャップ型番 No.7210 No.7211 No.7212 No.0624
キャップ形状
0.25mm厚 セプタム
ニードル貫通可
品名 キャップ ピアサブル セプタム付 キャップ
キャップ キャップ
材質 PFA PFA
寸法 外径 10mm 28mm
高さ 12mm 14ｍｍ
キャップ付高さ 35mm 56ｍｍ





オートサンプラー用小型PFAバイアル（プレス・オン・キャップ）
型番 No.7214 No.7215 No.7222  No.7224
底部形状
容量 1.3ml 1.5ml 2.0ml 4.0ml
品名 小型バイアル 小型バイアル
材質 PFA PFA
寸法 外径 12mm 14mm
内径  － 11mm
高さ 39mm 24mm 36mm 53mm
キャップ型番 No.721C No.722C
品名 　ノブ付キャップ プレス・オン・キャップ
材質  PFA PFA
寸法 外径 13.5mm 16mm
内径 14/12mm
高さ 15mm 11mm
キャップ付高さ 39mm 31mm 43mm 60mm



オートサンプラー用PFAバイアル（スナップ・オン・キャップ）
型番 No.7204V No.7220V 　　　
底部形状
容量 4.0ml 20ml
品名 小型バイアル 20mlバイアル
材質 PFA
寸法 外径 15mm 27mm
高さ  50mm 60mm
キャップ型番 No.7204C 7220C
品名 　スナップ・オン・キャップ
材質 PFA  PFA
寸法 外径 18.5mm 31ｍｍ
高さ 6mm  5mm



各社オートサンプラーとの対応表
アジレント社 対応PFAバイアル
型番  品名 型番 容量 備考
G3160-65317 I-AS用1.5mL PEバイアル No.7215 1.5mL 円錐底
キャップ（別売）
G3160-65315 I-AS用2mL PPバイアル No.7222 2mL 円錐底
キャップ（別売）
G3160-65303 I-AS用6mL PPバイアル No.7204V 4mL 容量が違います。
丸底
キャップ（別売）
G3160-65304 I-AS用18mL PPバイアル No.7213V 13mL キャップ（別売）
G3160-65307 PP洗浄ボトル、100mL No.0103 90 mL キャップ付ジャー
No.0103J 90 mL ジャーのみ
エレメンタル・サイエンティフィック社 対応PFAバイアル
型番 品名 型番 容量 備考
V-14-0312CG-X 2mL PFAバイアル No.7222 2mL 円錐底
キャップ（別売）
V-14-0314CG-X 4mL PFAバイアル No.7224 4mL 円錐底
キャップ（別売）
テレダインCETAC社 対応PFAバイアル
型番 品名 型番 容量 備考
SP5477 0.5mL PFAバイアル No.7245 0.5ml 円錐底
キャップ（別売）
SP5472 1.5mL PFAバイアル No.7215 1.5mL 円錐底
キャップ（別売）
SP6332 4mL PFAバイアル

（キャップ付）

 No.7204V 4mL 丸底
No.7204C － キャップ
SP6333 20mL PFAバイアル No.7220V 20mL 円錐底
キャップ（別売）
SP5480 1mL PPバイアル No.7215 1.5mL 容量が違います。
キャップ（別売）
SP5178A 7mL PPバイアル

（キャップ付）

 No.8005R 5mL  丸底
キャップ無し
SP5178K 8mL PPバイアル No.8005R 5mL 容量が違います。
丸底
SP5178B 14mL PPバイアル No.8215R 15mL 丸底
SP5178B5 キャップ無し
SP5540 2mL PPバイアル No.7215 1.5mL 円錐底
SP5540A キャップ（別売）
SP5479 0.5mL PPバイアル No.7245 0.5ml 円錐底
SP5511 0.5mL用キャップ No.7246 － キャップ

3mlPFAバイアル

型番 No.0023 No.0023R  No.0023C
底部形状 0024F_B 0024R_B 0024_B
平底 丸底 円錐
品名 3mlバイアル
耐圧（@23℃） 413kPa
材質 PFA
寸法 バイアル 外径 17.5mm
四角形 八角形* 四角形
内径 13mm
高さ 23mm
キャップ 外径 21.6mm（六角）
高さ 10ｍｍ
全高 27mm
キャップ型番 No.0623（23mmネジ用キャップ）
バイアルのみ型番 No.0023F-J No.0023R-J No.0023-J
対応トレー No. 2001

*2019年に四角形から八角形に設計変更されました。



5ml PFAバイアル

型番 No.0024 No.0024F No.0024R No.0024FIN
移行予定品* 受注生産品** 標準品
0024-s 0024F-s 0024R-s 0024FIN-s
底部形状 0024_B 0024F_B 0024R_B 0024FIN_B
円錐 平底 丸底 円錐

（フィン付）
品名 5mlバイアル
耐圧（@23℃） 172kPa
材質 PFA
寸法 バイアル 外径 22mm
内径 18mm
高さ 29mm 32mm
キャップ 外径 28mm
高さ 14ｍｍ
全高 33mm 36mm
キャップ型番 No.0624（24mmネジ用キャップ）
バイアルのみ型番 No.0024-J No.0024F-J No.0024R-J 0024FIN-J
対応トレー No.2001

*在庫が無くなり次第、受注生産品になります。同径の7mlバイアル、0225Cもご検討下さい。

**2019年4月より最少発注数、100個の受注生産品となりました。同径の7mlバイアル、0225、0225Rもご検討下さい。

6-7ml PFAバイアル

型番 No.0026R No.0225 No.0225R No.0225C
底部形状 0024R_B 0024F_B 0024R_B 0024_B
丸底 平底 丸底 円錐
品名  6mlバイアル 7mlバイアル
耐圧（@23℃） 413kPa 172kPa
材質 PFA
寸法 バイアル 外径 17.5ｍｍ* 22mm
内径 14mm 18mm
高さ 43mm 33mm
キャップ 外径 21.5mm** 28mm
高さ 10ｍｍ 14ｍｍ
全高 47ｍｍ 37mm
キャップ型番 No.0623 No.0624（24mmネジ用キャップ）
バイアルのみ型番 No.0026R-J No.0225F-J No.0225R-J 0225C-J
対応トレー No.2001

*17.5mm四角形
**21.5mm六角形

15ml PFAバイアル

型番 No.0025R No.0025 No.0025C
底部形状 0024R_B 0024F_B 0024_B
丸底 平底 円錐
品名 15mlバイアル
耐圧（@23℃） 69kPa
材質 PFA
寸法 バイアル 外径 30mm
内径 25.5mm
高さ 36mm
キャップ 外径 36.5mm
高さ 16ｍｍ
全高 41mm
キャップ型番 No.0633（33mmネジ用キャップ）
バイアルのみ型番 No.0025R-J No.0025F-J 0025C-J
対応トレー No.2002

22ml PFAバイアル

型番 No.0275R No.0275 No.0275C
底部形状 0024R_B 0024F_B 0024_B
丸底 平底 円錐
品名 22mlバイアル
耐圧（@23℃） 69kPa
材質 PFA
寸法 バイアル 外径 30mm
内径 25.5mm
高さ 51.3 51.6mm
キャップ 外径 36.5mm
高さ 16ｍｍ
全高 56.1mm 56.5mm
キャップ型番 No.0633（33mmネジ用キャップ）
バイアルのみ型番 No.0275R-J No.0275F-J 0275C-J
対応トレー No.2002

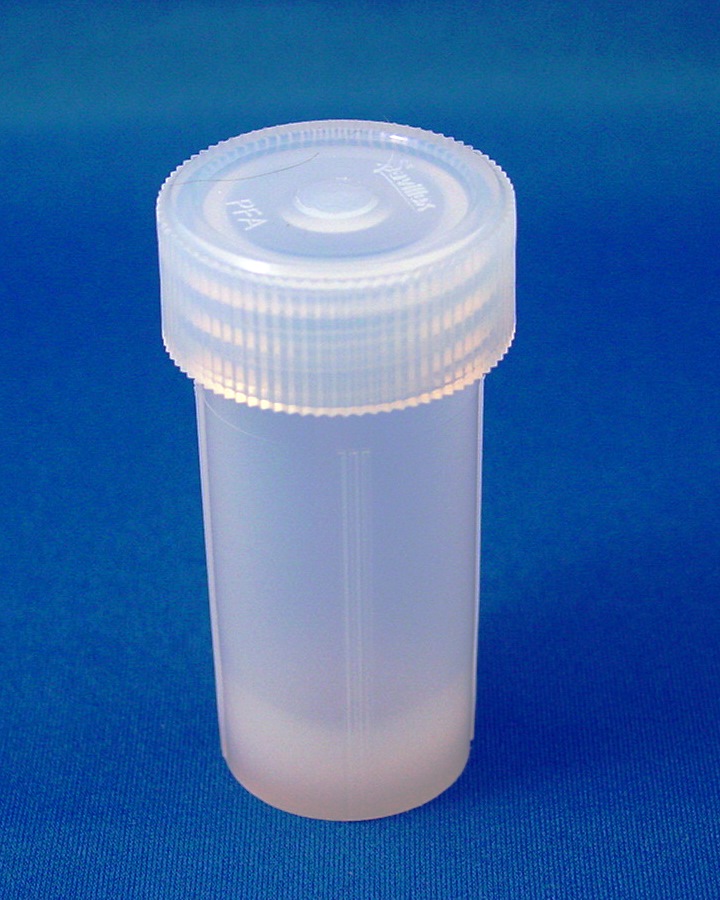

30ml PFAバイアル

型番 No.0201R-SB No.0201R* No.0201 No.0201C
底部形状 0024R_B 0024F_B 0024_B
丸底 丸底 平底 円錐
品名 30mlバイアル
耐圧（@23℃） 69kPa
材質 PFA
寸法 バイアル 外径 30mm
内径 25.5mm
高さ 65.5mm 65mm 65.5mm 74mm
キャップ 外径 36.5mm
高さ 16ｍｍ
全高 70mm 70.5mm 70mm 78.5mm
キャップ型番 No.0633（33mmネジ用キャップ）
バイアルのみ型番 No.0201RSB-J No.0201-J 0201C-J
対応トレー No.2002

*No.2001Rは生産中止アイテムです。　在庫が無くなり次第、販売中止となります。

60ml PFAバイアル

型番 No.0202R No.0202 No.0202C
底部形状 0024R_B 0024F_B 0024_B
丸底 平底 円錐
品名 60mlバイアル
耐圧（@23℃） 69kPa
材質 PFA
寸法 バイアル 外径 30mm
内径 25.5mm
高さ 128.5mm
キャップ 外径 36.5mm
高さ 16ｍｍ
全高 132mm
キャップ型番 No.0633（33mmネジ用キャップ）
バイアルのみ型番 No.0202R-J No.0202-J 0202C-J
対応トレー No.2002

バイアル用トレー

No.2001 No.2002
材質 ポリプロピレン
サイズ 69mm x 175mm-18mm 82mm x 218mm -32mm
ポケット数 10個（1～10番号付）
ポケット径 21～22mm 29～30mm
付属品 ラベル（２枚）
対応バイアル 23mmネジ・シリーズ 33mmネジ・シリーズ
3ml No.0023、No.0023R、 15ml No.0025、No.0025R
No.0023C No.0025C
 6ml No.0026R 22ml No.0275、No.0275C
24mmネジ・シリーズ No.0275R
5ml No.0024、No.0024F 30ml No.0201、No.0201R-SB
No.0024R、No.0024FIN No.0201R-SB
7ml No.0225、No.00225R 60ml No.0202、No.0202C
No.0025C No.0202R

PFAジャー

型番 No.0102 No.0103 No.0104
品名 PFAジャー
容量 60ml 90ml 120ml
耐圧 液体 69kPa 34kPa
気体 69kPa 21kPa
材質 PFA
寸法 バイアル 外径 50mm 66mm
内径 45mm 60mm
高さ 43.5mm 62mm 50mm
キャップ 外径 63mm 79mm
高さ 19mm 20mm
全高 49ｍｍ 67mm 55mm
キャップ型番 No.0653 No.0670
ジャーだけの型番 No.0102-J No.0103-J No.0104-J





型番 No.0106 No.0103L No.0108
品名 PFAジャー
容量 180ml 240ml
耐圧 液体 69kPa 34kPa
気体 69kPa 21kPa
材質 PFA
寸法 バイアル 外径 66mm 50mm 66mm
内径 61mm 44mm 60mm
高さ 71mm 120mm 92mm
キャップ 外径 80mm 63mm 80mm
高さ 20mm 19mm 20mm
全高 76mm 125mm 97mm
キャップ型番 No.0670 No.0653 No.0670
ジャーだけの型番 No.0106-J No.00103L-J No.0108-J



型番 No.0110 No.1350 No.0112
品名 PFAジャー
容量 300ml 350ml 360ml
耐圧 液体 34kPa
気体 21kPa
材質 PFA
寸法 バイアル 外径 86mm 107mm 86mm
内径 79mm 100mm 79mm
高さ 72mm － －
キャップ 外径 99mm 121mm 99mm
高さ 23mm 29mm 23mm
全高 79mm 65mm 91mm
キャップ型番 No.0689 No.6110 No.0689
ジャーだけの型番 No.0110-J No.1350-J No.0112-J



型番 No.0500 No.0500J-D No.1000

品名 PFAジャー ドレイン付ジャー PFAジャー
容量 500ml 1,000ml
耐圧 液体 34kPa
気体 21kPa
材質 PFA
寸法 バイアル 外径 86mm 107mm
内径 80mm 100mm
高さ 114mm 136mm 145mm
キャップ 外径 99mm － 121mm
高さ 23mm － 29mm
全高 122mm － 153mm
キャップ型番 No.0689 No.0689 No.6110
ジャーだけの型番 No.0500-J No.0500J-D No.1000-J



型番 No.1000J-D No.1000PF No.2000

品名 ドレイン付ジャー 耐圧治具 PFAジャー
容量 1,000ml － 2,000ml
耐圧 液体 34kPa 344kPa 34kPa
気体 21kPa 21kPa
材質 PFA ステンレス PFA
寸法 バイアル 外径 107mm － 109mm
内径 100mm － 100mm
高さ 167mm － 265mm
キャップ 外径 － － 121mm
高さ － － 29mm
全高 － － 271mm
キャップ型番 No.6110 － No.6110
ジャーだけの型番 No.1000J-D － No.2000-J

PFAビーカー

PFA射出成型品
目盛付

ホットプレートからの熱が伝わり易いように、ビーカー底面は平らに加工されています。

PFAビーカーの型番
型番 2BK 50BK 125BK 250BK 500BK
品名 PFAビーカー
容量 2ml 50ml 125ml 250ml 500ml
注ぎ口 なし ○ ○ ○ ○
目盛 なし 10, 20, 30 25, 50, 75 50, 100, 150 100, 200,300
40, 50ml 100, 250ml 200, 250ml 400, 500ml
寸法 外径 Φ16mm Φ47mm Φ65mm Φ78mm Φ94mm
高さ 19mm 43mm 59mm 76mm 89mm



PFAフィルター、25mmメンブレン

25mmシリーズの構造

​

フィルター構造と構成

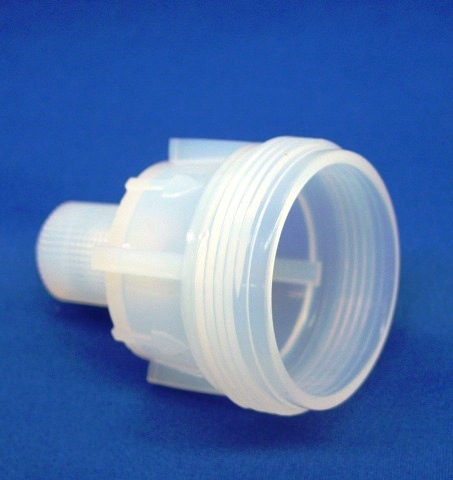

ナット インレット メンブレン グリッド アウトレット ナット
型番 色 型番 型番 型番 型番 型番 色
25W 白 4-25 1115 25G 25-4 25B 青



25mmシリーズの構成部品​
25mm用インレット (材質：PFA) 25mmアウトレット (材質：PFA)
型番 接続タイプ サイズ 型番 接続タイプ サイズ
2-25 継手 1/8″ 25-2 継手 1/8″
4-25 1/4″ 25-4 1/4″
4N-25 NPTオス 1/4” 25-4N NPTオス 1/4″
0-25 パイプ 1/2″
52mmL
クランプナット
型番 材質 耐圧 色 備考 巾
25 PVDF 0.45MPa 白 青 25W/25Bセット －
25B － 青 アウト側 33mm
25W 白 － イン側 25mm
  25OP 白 青 0-25専用ナット －

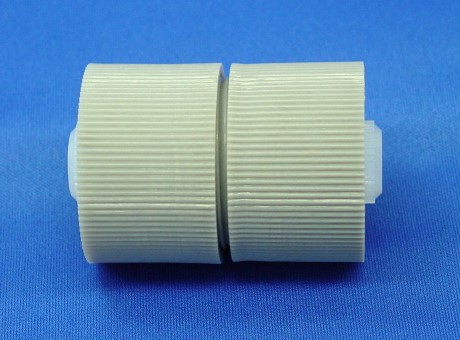

25T PFA － 灰 灰 高温用ナット －
外径 : 38mm x 巾 : 51mm

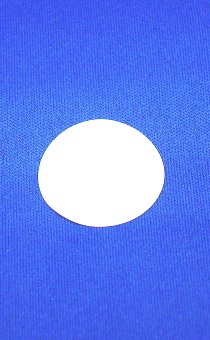

グリッド メンブレン・フィルター
型番 材質 型番 材質 フィルター径 孔径 入数
25G PFA 1115 PTFE 25mm 0.2μm 50枚/袋*
1125 0.45μm
外径 : 21mm 1135 1～2μm
厚み : 2mm 1145 5～6μm

*旧モデル10枚/袋



25mmフィルターの組立品セット
型番 耐圧 インレット アウトレット 全長
（MPa） タイプ サイズ タイプ サイズ mm
2-25-2 0.45 継手 1/8″ 継手 1/8″ 55
4-25-4 1/4″ 1/4″ 63
4-25T-4 － 継手 1/4″ 継手 1/4″ 59
＊メンブレンは付属しません。別途ご注文下さい。





PFA多段式フィルター、47mmメンブレン

47mmシリーズ、1段フィルターの構造
フィルター基本構造と構成
1段
インレット メンブレン グリッド アウトレット クランプナット
型番 型番 型番 型番 型番 色 耐圧
4-47 1121 47G 47-4 47 オレンジ 0.17MPa



47mmシリーズの構成部品​
47mm用インレット (材質：PFA)  47mmアウトレット (材質：PFA)
型番 接続タイプ サイズ 型番 接続タイプ サイズ
4-47 継手 1/4″ 47-4 継手 1/4″
6-47 3/8″ 47-6 3/8″
4T-47 チューブ

25mmL

 1/4” 47-4T チューブ

25ｍｍL

 1/4″
6T-47 3/8″ 47-6T 3/8″
8T-47 1/2″ 47-8T 1/2″
4N-47 NPTオス 1/4″ 47-4N NPTオス 1/4”
0-47 パイプ 1″+1/2″
1-47 パイプ
76mmL
グリッド クランプナット
型番 材質 型番 材質 耐圧 色
47G PFA 47 PFA 0.17MPa オレンジ

外径 : 40mm

厚み : 2.6mm

 147 GF-ETFE 0.45MPa 黒
外径 : 62mm x 巾 : 33mm
多段用リング 多段用クランプナット
型番 材質 型番 材質 耐圧 色
  47SR PFA 47EXT PFA 0.17MPa グレー
外径: 8mm x 厚み: 8mm 外径 : 62mm x 巾 : 44mm
多段用リングセット
47SRG PFA
47SR + 47Gグリッド
メンブレン・フィルター レンチ・セット
型番 材質 フィルター径 孔径 入数 型番 材質 入数
1111 PTFE 47mm 0.2μm 50枚/袋* 56 GFPP 1組/袋
1121 0.45μm
1131 1～2μm
1141 5～6μm

*旧モデル10枚/袋

47mmシリーズ、1段フィルター組立品のセット
型番 耐圧 インレット接続 アウトレット接続 全長
MPa タイプ サイズ タイプ サイズ mm
4-47-4 0.17 継手 1/4″ 継手 1/4″ 98
4N-47-4N NPTオス NPTオス 78.5
4-147-4 0.45 継手 1/4″ 継手 1/4″ 89
6T-147-6T チューブ 3/8″ チューブ 3/8″ 103
*組立品セットにはレンチセットが付属します。
*メンブレンは付属しません。別途ご注文下さい。
　
　





47mmシリーズ、2段フィルターの構造
2段フィルター構造と構成

2段 1段
インレット メンブレン リング メンブレン グリッド アウトレット ナット
グリッド
型番 型番 型番 型番 型番 型番 型番
4-47 1121 47SRG 1111 47G 47-4 47EXT
47mmシリーズ、2段フィルター組立品セット
型番 耐圧 インレット接続 アウトレット接続 全長
MPa タイプ サイズ タイプ サイズ mm
4-472-4 0.17 継手 1/4″ 継手 1/4″  102.5
4N-472-4N MNPT MNPT 83.5
0-472-4 パイプ 1+1/2″ 継手 79
0-472-4N MNPT 70.5
0-472-6 継手 3/8″ 83.5
＊組立品セットにはレンチセットが付属します。
＊メンブレンは付属しません。別途ご注文下さい。
　
　





47mmシリーズ、3段フィルターの構造​
3段フィルター構造と構成

2～3段 1段
インレット メンブレン リング メンブレン グリッド アウトレット ナット
グリッド
x 2 x 2
型番 型番  型番 型番 型番 型番 型番
4-47 1121 46SRG 1111 47G 47-4 47EXT
47mmシリーズ、3段フィルター組立品セット
型番 耐圧 インレット接続 アウトレット接続 全長
MPa タイプ サイズ タイプ サイズ mm
4-473-4 0.17 継手 1/4″ 継手 1/4″ 108
4N-473-4N MNPT MNPT 89
0-473-4 パイプ 1+1/2″ 継手 84
0-473-4N MNPT 76
0-473-6 継手 3/8″ 89
＊組立品セットにはレンチセットが付属します。
＊メンブレンは付属しません。別途ご注文下さい。
　
　





47mmシリーズ、4段フィルターの構造​
4段フィルター基本構造と構成
2～4段 1段
インレット メンブレン  リング メンブレン グリッド アウトレット ナット
グリッド
x 3 x 3
型番 型番 型番 型番 型番 型番 型番
4-47 1121 46SRG 1111 47G 47-4 47EXT
47mmシリーズ、4段フィルター組立品セット
型番 耐圧 インレット接続 アウトレット接続 全長
MPa タイプ サイズ タイプ サイズ mm
4-474-4 0.17 継手 1/4″ 継手 1/4″ 113
4N-474-4N MNPT MNPT 94
0-474-4 パイプ 1+1/2″ 継手 89.5
0-474-4N MNPT 81.5
0-474-6 継手 3/8″ 94
＊組立品セットにはレンチセットが付属します。
＊メンブレンは付属しません。別途ご注文下さい。
　
　



PFAフィルター、50mmメンブレン

50mmシリーズの構造
フィルター構造と構成

インレット メンブレン グリッド アウトレット クランプナット
型番 型番 型番 型番 型番 色 耐圧
6-50 1110 47G 50-6 50 緑 0.17MPa



50mmシリーズの構成部品​
50mm用インレット (材質：PFA)  50mmアウトレット (材質：PFA)
型番 接続タイプ サイズ 型番 接続タイプ サイズ
4-50 継手 1/4″ 50-4 継手 1/4″
6-50 3/8″ 50-6 3/8″
4T-50 チューブ

25mmL

 1/4” 50-4T チューブ

25mmL

 1/4″
6T-50 3/8″ 50-6T 3/8″
8T-50 1/2″ 50-8T 1/2″
0-50 パイプ 1″+1/2″
1-50 パイプ
76mm長
グリッド クランプナット
型番 材質 型番 材質 耐圧 色
47G PFA 50 PFA 0.17MPa 緑

外径 : 40mm

厚み : 2.6mm

 150 ガラス繊維入りETFE 0.45MPa 茶
外径 : 62mm x 巾 : 33mm



メンブレン・フィルター レンチ・セット
型番 材質 フィルター径 孔径 入数 型番 材質 入数
1110 PTFE 50mm 0.2μm 50枚/袋* 56 PP 1組/袋
1120 0.45μm
1130 1～2μm
1140 5～6μm

*旧モデル10枚/袋



50mmフィルターの組立品セット
型番 耐圧 インレット アウトレット 全長
（MPa） タイプ サイズ タイプ サイズ mm
4-50-4 0.17 継手 1/4″ 継手 1/4″  89
6-50-6 3/8″ 3/8″ 106
6T-50-6T チューブ 3/8″ チューブ 3/8″ 102
8T-50-8T 1/2″ 1/2″ 103
4-150-4 0.45 継手 1/4″ 継手 1/4″  89
6-150-6 3/8″ 3/8″ 106
6T-150-6T チューブ 3/8″ チューブ 3/8″ 102
8T-150-8T 1/2″ 1/2 103
＊組立品セットにはレンチセットが付属します。
＊メンブレンは付属しません。別途ご注文下さい。





Top
