中型 空圧防爆掃除機 2DG用

SS-10、-5、-15空圧式防爆掃除機

ジェット燃料を回収する防爆掃除機で定評があるカナダ、タイガーバック社の製品です。

空圧式防爆型の掃除機です。

爆発性雰囲気内での乾燥ゴミ、または液体を回収します。
オプションのポリライナー(SS-10とSS-15)を使用すれば、鉛粉などの毒性紛体の廃棄が容易になります。



特徴
  • 四輪キャスター付き
  • HEPAフィルター
    欧州規格(EN1822)U‐15に適合し、0.3μmの微細塵を99.995%捕集(MPPS)します。
    *MPPS=Most Penetrating Particle Size(最も通過するパーティクルサイズ)
  • 空圧駆動
  • 乾湿両用 (SS-10、SS-15)
  • クリーンルーム及び製薬工場でも使用可能
  • 外装はSUS304を使用
  • 導電性ツールが標準で付属(SS-10-BASEを除く)
  • ポリライナー(オプション)で回収したゴミの廃棄が容易



構造
SS-10、SS-15の構造 番号 ゴミの種類* 品名
①* 液体 液体フィルター
②* 乾燥 メイン・フィルター
プレ・フィルター
ポリライナー(オプション)
HEPAフィルター
SS-5の構造 番号 ゴミの種類* 品名
乾燥 メイン・フィルター
プレ・フィルター
ポリライナー(オプション)
HEPAフィルター

*①または②のフィルターを交換してお使いください。

注意1:SS-5は乾燥ゴミ回収専用です。



型番と仕様
型番 SS-10 SS-5 SS-15
特徴 スタンダード 少量タンク 大容量タンク
携帯方法 四輪キャスター
性能 フィルター HEPA
吸引 6mmベンチュリ: 1
真空度 4,572水柱mm
風 量 51.9L/秒
騒 音 72dB
タンク容量 22.7L 12.9L 37.9L
乾燥
液体 28.4L 47.3L
用役 コンプレッサ 15HP (馬力)以上
必要空気圧力 0.55MPa
必要空気量 1,270L/分
エアー配管 1/2(15A)
寸 法(本体) φ46cm-86cm φ46cm-72cm φ46cm- 99cm
重 量(本体) 27kg 19kg 31kg
適合防爆規格 米国 Class I, Div 1, Group A, B, C, D、Class II, Div 1, Group E, F, G T6
欧州 ATEX II 2 GD Ex h IIC T6 Gb Ex h IIIC T85°C Db
日本 空圧機器は労働安全衛生法(防爆検定)の対象外です

SS-5と同じ構造(乾燥ゴミ回収用専用)にして、コストを抑えたSS-10モデル(SS-10-BASE)もあります。SS-10-BASEは、ドレインバルブ、フロート、フロートゲージを追加して、乾湿両用のSS-10にアップグレードすることが可能です。

SS-10_4W_RE

SS-10

SS-5

SS-5

ss-15

SS-15





標準付属品と型番

ワイヤー入り導電性吸引ホース10Ω以下とツール:金属粉や火薬粉の回収も可能

番号  品名 型番
カナフレックス吸引ホース 381400A
10Ω以下、1.5”(38mm )- 3m長
延長パイプ一式(ステンレス製) 381364A
床用ノズル 381236
すき間用ノズル(ステンレス製) 381372D
丸型ブラシ 381185DA
ノズル(導電ゴム) 383462D
エアー供給ホース(専用カップリング付) 211030
10Ω以下、1/2″(13mm)-15m長

エアー供給ホースとエアー配管の接続部品

番号  品名 型番
  メス・カップリング(1/2″FNPT) 211033B
真鍮製ニップル(1/2″NPT)* 211095C
配管側に1/2″FNPTをご用意ください。
*片側が1/2″NPT、もう片側がR1/2″のニップルに関しては別途ご相談ください。
 品名 型番
multimeter マルチメータ 211065B

*アースされているエアー供給ホースと掃除機のどの部分とも10Ω以下であることを付属のマルチメータでご確認ください。

消耗・交換品
品名 適用機種 型番
211010filter 液体フィルター SS-10、SS-15 211010
211013A_filter メイン・フィルター SS-10、SS-15 211013
SS-5(ワイヤーケージに取り付け) 211013A
プレ・フィルター SS-5、SS-10、SS-15 212008
SSAT-2L Hepa filter HEPAフィルター SS-5、SS-10、SS-15 211027B



オプションと型番

帯電防止吸引ホース103~105Ω)とツール:金属粉や火薬粉以外の回収

番号  品 名  対応機種 型番
 - 帯電防止吸引ホース SS-5

SS-10

SS-15

383440
1.5”(38mm )- 3m長
延長パイプ(ステンレス製) 381364
床用ノズル 381236
すき間ノズル(アルミ製) 381188
丸型ブラシ 381185A
ノズル(導電ゴム) 383462

有害物質の回収(飛散防止)

 品 名  対応機種 型番
Poly-Liner-SD ポリライナー SS-5、SS-10 212100A
SS-15 212100B
polyliner _plate リテーナー(ポリライナー用おもり) SS-5、SS-10、SS-15 213780

HEPAフィルターを使わず排気ホースに接続するアダプタ

 品 名 対応機種 型番
exhaust adapotor 排気アダプタープレート SS-5、SS-10、SS-15 213034

エアー配管にアース出来ない場合のアースリール

 品 名  対応機種 型番
アースリール(15m) 全機種 211191



防爆マーキング
ATEX指令マーキング  II 2 GD Ex h IIC T6 Gb Ex h IIIC T85°C Db
グループ II 炭坑以外の地上産業
カテゴリ 2 通常運転時に断続的に存在 ( ゾーン: 1 )
 雰囲気 GD ガス、粉塵
防爆タイプ h 非電気機器
ガスグループ(II)分類 IIC アセチレン、二硫化炭素、水素
粉塵グループ(III)分類 IIIC 導電性のある粉塵
温度等級 T6 85oC (最高表面温度)
保護レベル Gb ガス、ゾーン1
Db 粉塵、ゾーン21
NEコード(NFPA70) Class I, Div 1, Group A, B, C, D Class II, Div 1, Group E, F, G T6
 クラス I ガス、蒸気 II 粉塵 85oC
 デビジョン 1 常時危険環境にある場所 1 常時危険環境にある場所
 グループ A アセチレン E 金属粉じん
B 水素 F 石炭粉じん
C エチレン G 穀物粉じん
D プロパン







SS-10-MRAC 空圧式防爆掃除機

空圧式防爆掃除機
活性炭フィルター

ジェット燃料を回収する防爆掃除機で定評があるカナダ、タイガーバック社の製品です。

SS-10-MRACは空圧式防爆型の掃除機です。

爆発性雰囲気内での有毒な煙や水蒸気を吸収する活性炭フィルターを備えています。



特徴
  • 四輪キャスター付き
  • HEPAフィルター
    欧州規格(EN1822)U‐15に適合し、0.3μmの微細塵を99.995%捕集(MPPS)します。
    *MPPS=Most Penetrating Particle Size(最も通過するパーティクルサイズ)
  • 空圧駆動
  • 乾湿両用
  • クリーンルーム及び製薬工場でも使用可能
  • 外装はSUS304を使用
  • 導電性ツールが標準で付属



構造
番号 ゴミの種類* 品名 備考
共通 活性炭フィルター オプション
液体 フロートケージ 標準付属品
フロート
液体フィルター
乾燥 メイン・フィルター
プレ・フィルター
ポリライナー オプション
共通 HEPAフィルター 標準付属品

*回収するゴミの種類によって使用する部品、フィルターを変更します。



仕様
  型番 SS-10-MRAC
特徴 スタンダード
携帯方法 四輪キャスター
性能 フィルター HEPA
吸引 6mmベンチュリ: 1
真空度 4,572水柱mm
風 量 51.9L/秒
タンク容量 乾燥 22.7 L
液体 28.4L
騒 音 72dB
用役 コンプレッサ 15HP (馬力)以上
必要空気圧力 0.55MPa
必要空気量 1,270L/分
必要配管サイズ 1/2″ (15A)*
寸 法(本体) φ46cm-86cm
重 量(本体) 27kg

*1/2″ (15A)未満の配管サイズでは必要空気量が不足します。



標準付属品と型番
品名 型番
 211030 AirHose エアー供給ホース 211030
1/2″ x 15m長さ
10Ω以下(導電ワイヤー入り)
カップリング(1/2″NPTメス) 211033B
真鍮製ニップル(1/2NPTオス) 211095C
  吸引ホース(ニトリル製、帯電防止) 381050
φ38mm x 3.0m長さ
  延長パイプ一式(ステンレス製) 381364
381236 universal 床用ノズル 381236
  すき間用ノズル(アルミ製) 381188
  ノズル 381190
長さ15cm
  ノズル 381219
長さ53cm
211013A_filter メイン・フィルター 211013
プレ・フィルター 212008
211010filter 液体フィルター 211010
SSAT-2L Hepa filter  HEPAフィルター 211027B
 multimeter  マルチメータ* 211065B

*アースされているエアー供給ホースと掃除機のどの部分とも10Ω以下であることを付属のマルチメータでご確認ください。



オプションと型番
 品 名 型番

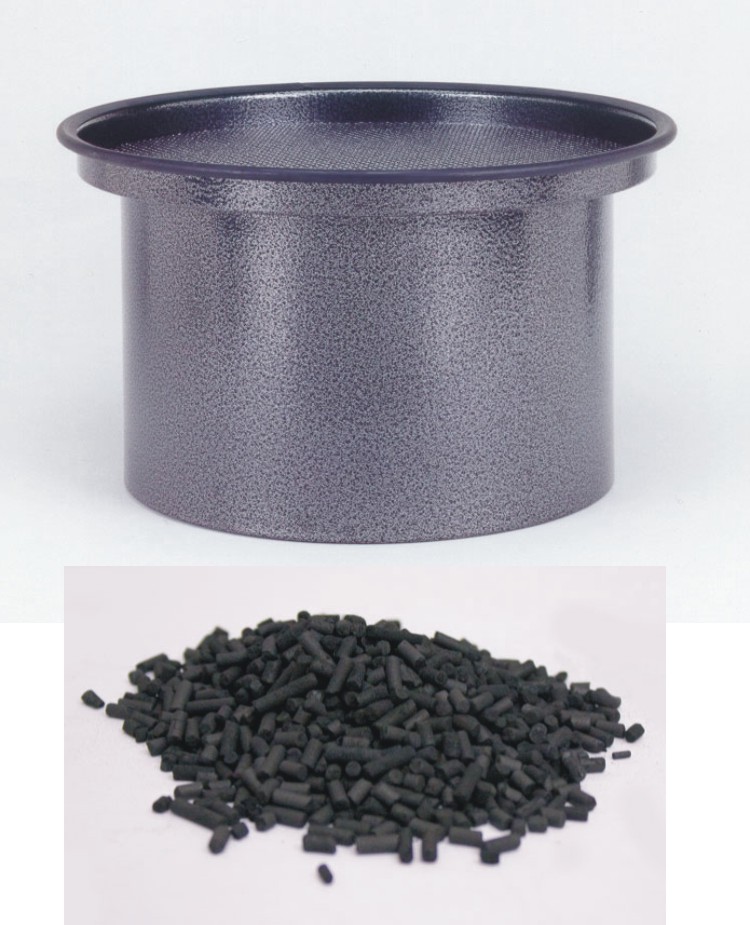

標準 活性炭フィルター 212200B
MERSORB活性炭フィルター:水銀蒸気用 212200C
KOGC/KINA3活性炭フィルター:塩素蒸気用 212200K
A-3活性炭フィルター :ホスフィン蒸気用 212200L
 Poly-Liner-SD ポリライナー 212100A
粘着剤付タイと結束バンド付属
 polyliner _plate リテーナー(ポリライナー用おもり) 213780
粘着剤付タイ付属
  exhaust adapotor 排気アダプタープレート 213034
HEPAフィルターを使わずに排気ホースに接続するアダプタ
 GroundReel アースリール 211191





防爆マーキング
ATEX指令マーキング  II 2 GD Ex h IIC T6 Gb Ex h IIIC T85°C Db
グループ II 炭坑以外の地上産業
カテゴリ 2 通常運転時に断続的に存在 ( ゾーン: 1 )
 雰囲気 GD ガス、粉塵
防爆タイプ h 非電気機器
ガスグループ(II)分類 IIC アセチレン、二硫化炭素、水素
粉塵グループ(III)分類 IIIC 導電性のある粉塵
温度等級 T6 85oC (最高表面温度)
保護レベル Gb ガス、ゾーン1
Db 粉塵、ゾーン21
NEコード(NFPA70) Class I, Div 1, Group A, B, C, D Class II, Div 1, Group E, F, G T6
 クラス I ガス、蒸気 II 粉塵 85oC
 デビジョン 1 常時危険環境にある場所 1 常時危険環境にある場所
 グループ A アセチレン E 金属粉じん
B 水素 F 石炭粉じん
C エチレン G 穀物粉じん
D プロパン
